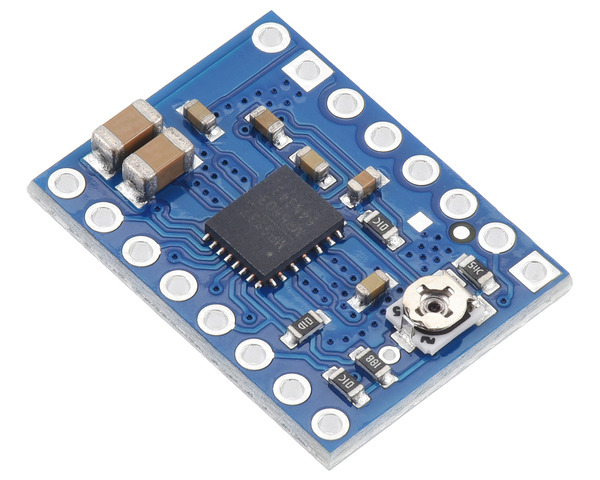

Pololu MP6603 Schrittmotor-Treiberplatine – 8-55 V, 1/8-Step
Übersicht

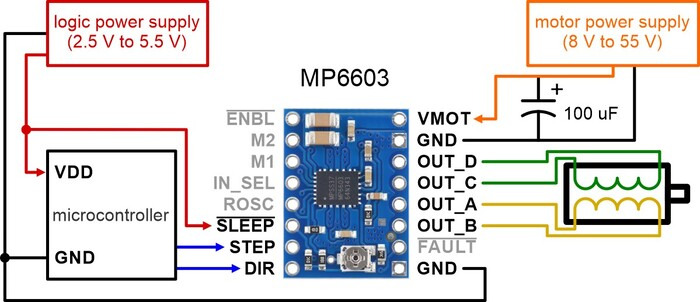

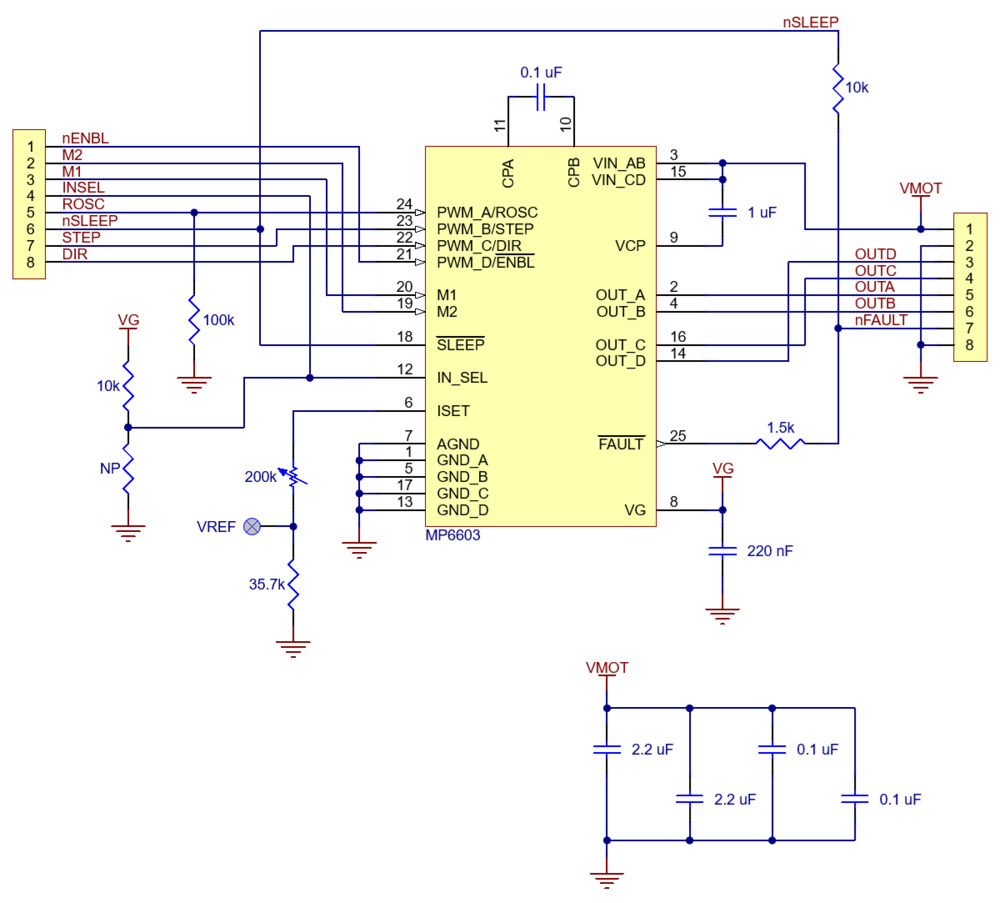

Die Pololu Schrittmotor-Treiberplatine 5690 basiert auf dem Motortreiber-IC MP6603 und ist für bipolare Schrittmotoren ausgelegt. Die Platine unterstützt eine Motorversorgung von 8 bis 55 V und arbeitet mit einer STEP/DIR-Schnittstelle. Laut Beschreibung sind Vollschritt, Halbschritt, 1/4-Schritt und 1/8-Schritt verfügbar.

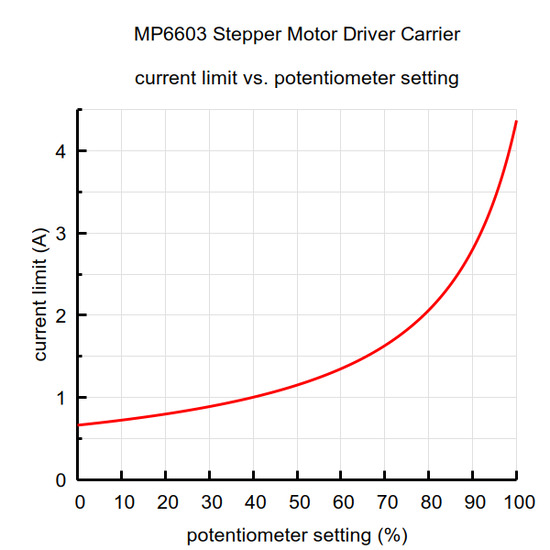

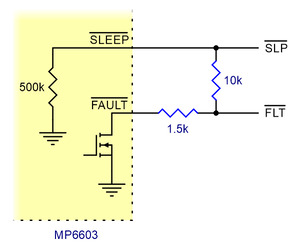

Die Treiberplatine bietet ein einstellbares Stromlimit und kann laut Daten mit ca. 2 A pro Phase kontinuierlich betrieben werden; der Spitzenstrom beträgt bis zu 4 A. Zudem ist die Platine direkt mit 3,3-V- und 5-V-Systemen kompatibel und benötigt keine externe Logikversorgung. Formfaktor, Pinbelegung und Schnittstelle entsprechen in weiten Teilen den A4988-Treiberplatinen von Pololu.
Durch die integrierte Stromregelung und den breiten Versorgungsbereich eignet sich das Modul für Anwendungen, bei denen höhere Schrittfrequenzen und eine angepasste Motorstrombegrenzung erforderlich sind.
Technische Daten
| Parameter | Wert | Einheit |
|---|---|---|
| Produkttyp | Schrittmotor-Treiber-Trägerplatine | - |
| Controller-IC | MP6603 | - |
| Motorversorgung | 8 bis 55 | V |
| Schnittstelle | STEP/DIR | - |
| Schrittauflösungen | Vollschritt, Halbschritt, 1/4-Schritt, 1/8-Schritt | - |
| Dauerausgangsstrom | ca. 2 | A pro Phase |
| Spitzenstrom | bis zu 4 | A |
| Logikkompatibilität | 3,3-V- und 5-V-Systeme | - |
Anwendungsbereiche
- Ansteuerung bipolarer Schrittmotoren
- 3D-Drucker
- CNC-Nebenachsen
- Laborautomaten
- Dosiersysteme
Lieferumfang
- Pololu Schrittmotor-Treiberplatine 5690 mit MP6603-Treiber-IC
- Ohne eingelötete Stiftleisten
- Ohne beiliegende 0,1-Zoll-Stiftleisten
Weiterführende Dokumente
- DATASHEET – MP6603 datasheet
- PDF – downloadable PDF
